在自动化设备、工装治具日常使用中，导轨、旋转分度机构、交换底板经常需要调整位置。传统方案定位与锁紧分开操作，工序繁琐；普通柱塞定位易产生间隙偏差，还存在无法直观判断锁止状态等问题。

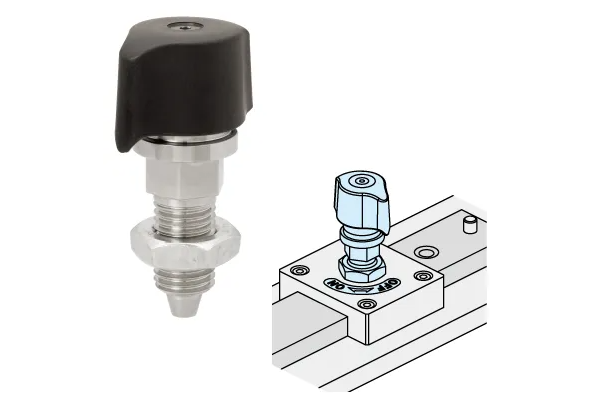

IMAO 今尾 QCIC 系列快速分度锁紧器，集成定位与锁紧功能，广泛用于工装交换板、旋转分度机构、可调工作台。遵循标准操作步骤，可更好发挥产品性能，降低故障概率。

一、基础操作流程

1.松开对位（OFF 档位）旋钮切换至 OFF 位置，红色指示标识外露，圆锥销收回本体。移动可动工装，将定位孔与锁紧器中心对齐。

2.初步嵌入对位（带预载款 MID 中间档）

缓慢移动工装，让圆锥销自动嵌入定位孔，实现初步贴合定位。

3.锁紧固定（ON 档位）

平稳旋转旋钮 90° 至 ON 标识位置；当听到 “咔哒" 卡位声响，代表机构锁止完成，红色指示缩进。此时完成定位 + 锁紧，可开展作业。

4.解锁更换工位

完成工序后，将旋钮回转 90° 回到 OFF 档位，确认销体收回，再移动工装，防止锥面磕碰划伤。

二、快速辨别工作状态

1.锁紧状态 ON：红色提示条隐藏，旋钮标识对准 ON 标记

2.松开状态 OFF：红色提示条露出，销体回缩，工装可自由移动

三、使用重要提醒

1.锁紧前清理定位孔、锥面铁屑、粉尘，锥面建议干态配合，不要涂抹润滑油脂

2.旋钮依靠手部正常力度旋转，请勿借助工具暴力拧动，避免内部机构受损

3.禁止在半锁位置投入作业，务必旋转到位，听到卡位声响

4.尽量避免持续侧向偏载，减少锥面异常磨损

▸ 分度盘、旋转机构角度定位

▸ 工装交换板、治具滑板快速定位锁止

▸ 机床辅助工作台、线性滑动模组位置固定

▸ 自动化产线、检测设备可调机构

IMAO 今尾 QCIC 快速分度锁紧器 标准操作与使用规范
